| 中望ZWCAD Engineering 工程版
以ZwCAD做為DWG讀寫格式的繪圖平台，相容其它CAD版本之DWG檔 ,
可與舊圖版本相互轉換與讀取；加上龐大的空調 /水電 /消防 /建築繪圖功能，多種圖塊及管線材料提供使用者自行增加修正及運用。
搭配華思軟體的工程估價系統 :
由圖面直接計算材料表, 轉至估價系統 編輯估價單.
材料清單，製作預算書及估價報表，並可自動調整價格、報表格式自動化、大綱框顯示、檔案互抄相互應用，做快速的即時報價。

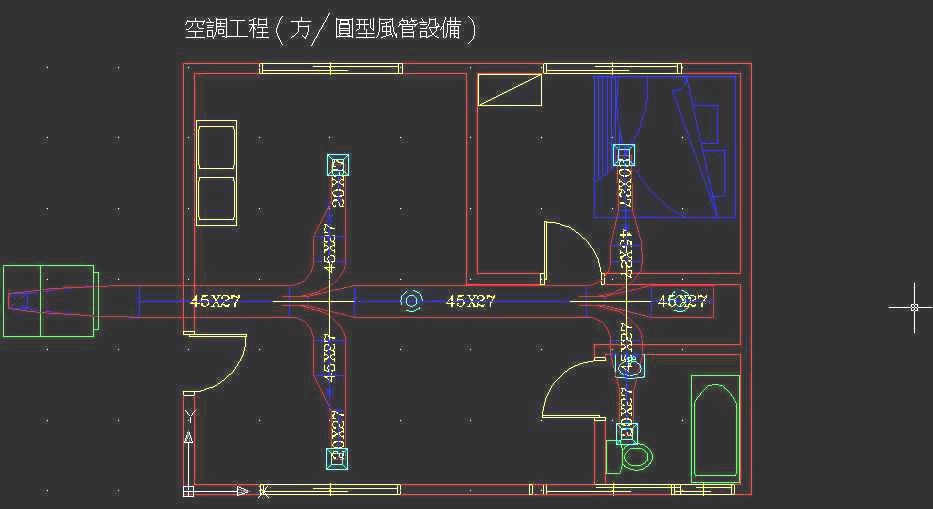

1、 空調繪圖模組
a. 製作標準的符號庫, 包含方型, 圓型及橢圓型風管等各種另件, 機器設備等圖形.
b. 繪製風管如繪單線一般容易, 具有快速LAYOUT, 編輯風管的功能.
c. 簡易繪製出風口, 剖面圖, 軟管, 風管斷線, 風管重疊功能.
d. 提供各式機器設備之前視圖, 右視圖, 上視圖.
e. 快速繪製空調配電系統圖.
f. 由圖面直接計算材料表, 並可連接永企工程估價系統, 編輯估價單.
|
|
|
|

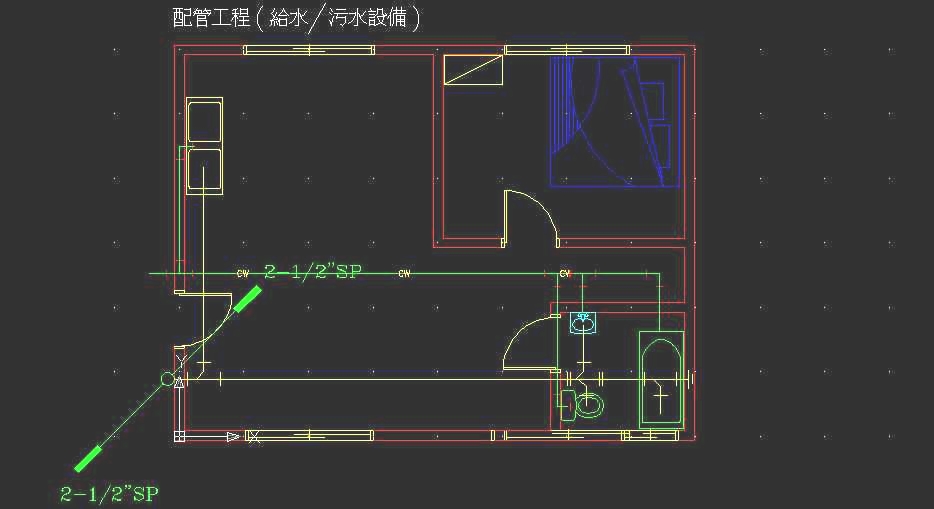

2、配管繪圖功能
a. 給水, 污排水及特殊用水的各式水管, 閥, 儀表, 配件等符號庫.
b. 平面配管圖可自動轉換成等角規圖.
c. 給水系統依水廠標準或國際標準計算, 繪圖, 以便送審.
d. 污排水系統依選取器具位置, 輸入管徑, 自動繪出順水梯, 斜水梯.
|
|
|
|

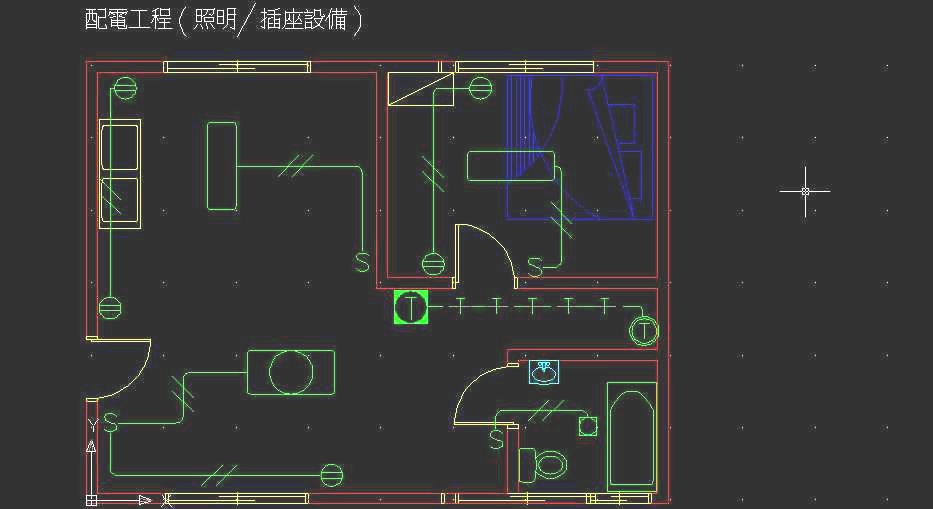

3、配電繪圖功能
a.包含各式配電符號, 燈具, 開關及插座等.
b. 各式照明設備自動佈置, 連線, 跳線, 斷線功能.
c. 自動計算電管長度, 線徑, 線數.
d. 快速繪製負載表, 單線圖, 結線圖及配電系統昇位圖.
e. 各種高壓配電, 電信設備所用之圖形.
f. 由圖面直接計算材料表, 並可連接永企工程估價系統, 編輯估價單.
|
|
|

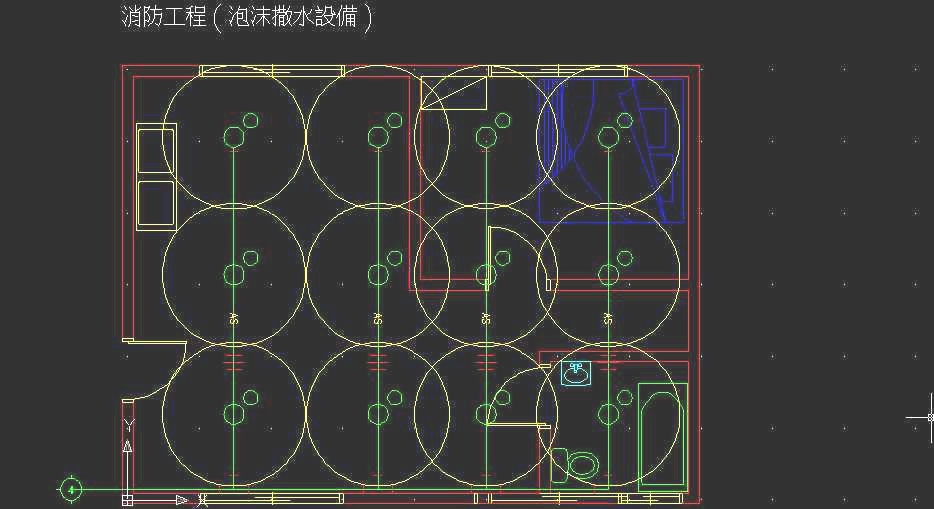

4、消防繪圖功能
a. 消防署公佈之統一圖塊如泡沫, 撒水, 排煙, 火警, 照明工程等各種另配件符號庫.
b. 泡沫, 撒水頭, 感知器, 自動配置及連線功能.
c. 依消防設計原理繪製消防系統昇位圖.
d. 提供消防泵浦計算功能, 及消防送審資料製作, 自動繪製於圖檔內.
e. 撒水頭之間安全撒水距離檢查功能.
f. 由圖面直接計算材料表, 並可連接永企工程估價系統, 編輯估價單.
|
|
|
|

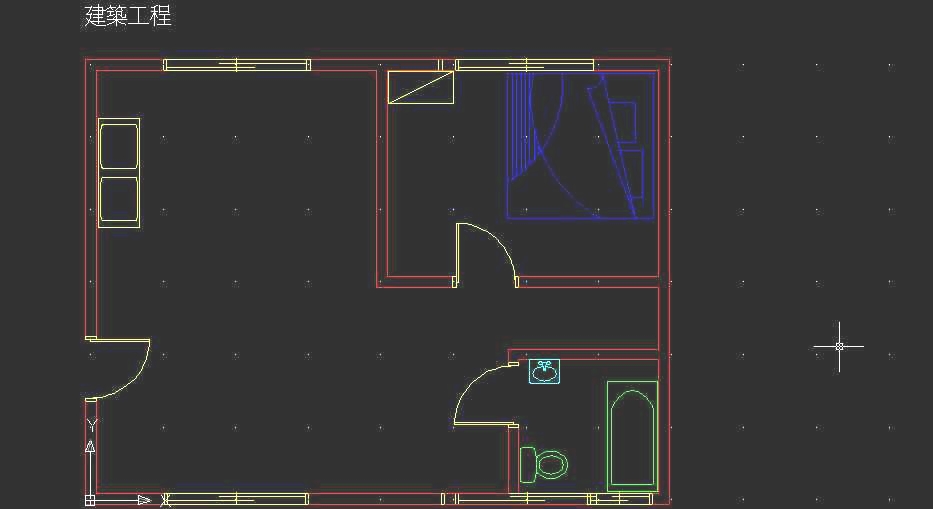

5、建築繪圖功能
a. 完整之牆, 柱, 樑, 門, 窗, 梯等符號庫.
b. 快速繪製雙牆線及強化的建築標示柱位, 尺寸功能.
c. 牆, 柱不規則放置, 快速自動連牆線.
|
|
|
|
